图1 对快速变化或类似脉冲的负载进行时敏测量。外部触发启动采集。可编程延迟和测量次数支持 在指定时间对负载电流脉冲进行测量。

快速测量负载变化

为了正确监视快速变化和类似脉冲的负载电流，2280S系列电源提供捕获负载变化所需的速度，其时间间隔可以短至140μs。这个能力允许便携式、电池供电设备的设计商和制造商，轻松监视设备在各种运行模式下的负载电流，从而确定其整个功耗。
这种高速测量能力允许对上电负载序列和断电序列的每个状态进行测量。测 量读取速度高达2500读数/秒，可以每个启动状态的电流消耗进行特性分析和测 试。

图2 器件上电时对启动负载电流进行测量

浏览和控制每个电源参数，实现性能最大化

4.3英寸高亮度TFT显示屏利用大型易读字母来显示电压和电流读数、电源设置和 诸多其他设置。基于光标的主菜单提供用户可以控制和编程的所有功能，便于快速实 现电源设置、测量设置、显示模式、触发选项及系统设置。菜单很短，便于找到所需 的菜单选项，而且描述清晰，因此，用户可以通过滚轮、键区或软件快速设置参数。 许多参数设置，如电压和电流设置，可以通过主屏直接输入；不太复杂的测试甚至不 需要访问主菜单进行调整。无论测试需求是否复杂，2280S系列电源都只需一种简单 的方式，即可设置所有所需的参数。

图3 通过主屏调整电压、电流、 电流量程、测量模式、保护等级 和其他功能。

图4 通过主菜单访问2280S系列 电源的全部功能

图5 通过测量子屏幕，根据用户需要对回读测量进行配置

控制上升和下降时间，保护待测器件

您的设备或系统是否在高涌入电流下工作？2280S系列 电源允许对电压输出上升时间进行编程，从而减缓电压斜线 上升，避免电压过冲，因为电压过冲有可能损坏待测器件。 此外，还可以对电压下降时间进行控制，以避免输出电压的 快速下降。电压上升和下降时间，可以设置为10V/s或100V/s。 对于微小的电压变化，可以将上升和下降时间设置为1000V/s。

图6 通过可编程斜率，实现对电压上升和下降速度的控制，避免电容负载上 电期间的瞬态响应。

在测试台实现半自动测试

利用2280S系列电源的内建清单模式功能，可以在工作 电压范围对设计进行自动测试，并对直流输出变化进行研究。 建立和保存10个序列电压清单，每个清单最多可包括99个不 同的电压。每个电压电平的持续时间可以设置为短至1ms或 长达60s。通过前面板或接口总线，创建简单的线性斜坡或任 意自定义配置。单一触发器将一次或多次自动执行清单。

图7A 利用清单设置屏建立输出序列。

图7B 使用清单模式自动设置输出电压。通过清单建立的电压如7A所示。

趋势分析和负载电流特性分析

利用内建绘图功能监控负载电流稳定性或者捕获并显示 动态负载电流。另外，利用它还可以浏览启动或关闭时负载 电流。2280S系列电源可以迅速测量并存储2500个测量点。 除了显示电压或电流波形或者二者同时显示，还可以根据存 储的数据来计算统计数据。统计计算选项包括均值、最大值、 最小值、峰-峰值以及标准偏差。通过少数几个显示菜单， 可以访问所有所需的信息。

图8 利用绘图功能监视电压、电流或者电压和电流

利用KickStart软件迅速和容易地实现自动测试

利用KickStart启动软件，只需4个简单步骤，即可设置 2280S系列电源的自动测试。用户可以登录www.keithley.com 网站，免费下载安装KickStart。程序启动后，进行以下操作： 建立测试文件，选择2280S电源，选择电源应用，输入测试 参数。运行测试，即可获得结果，无需写入代码。KickStart 提供图形和电子数据表显示。数据保存至测试文件，而且可 以输出用于数据分析程序。或者进行屏幕截图，在测试报告 中重现。可以存储多达15,000个数据点。KickStart可能是你 所需软件之大全。

图9 KickStart直流电源主屏

为生产测试而优化的性能

2280S系列电源在生产测试系统中功能强大，因为其在 研发测试台上非常灵活。除了清单模式功能，2280S系列电 源的几个其他特性把测试系统的测试时间降至最短。例如， 外部触发输入允许硬件同步，并可以通过测试系统中的其他 仪器进行控制。为了避免诸多的系统延迟，当电源完成所需 的动作时，2280S系列电源还生成“测量完成输出”信号， 告知测试系统。为了缩短测试时间，通过将采集时间从16.6ms (20ms)缩短至33μs (40μs)，可以加快读取速度。此外，2280S 系列电源可以吸收0.45A电流。因此，这些电源可以迅速释放 电压电平并切换至不同电压。

图10 KickStart绘图与测量数据表

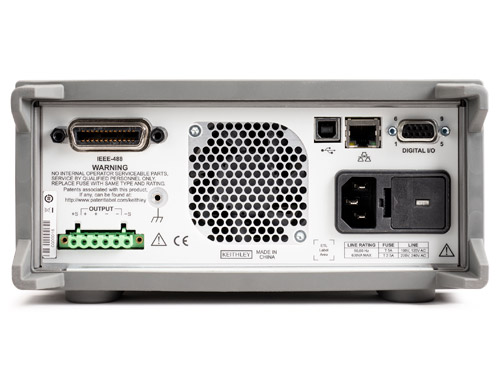

图11 2280S系列后面板包括后部输出连接器（用于远程检测输入）、数字 I/O以及3个接口(GPIB、USB和LAN)。

前、后面板端口选项提供更强大的连接灵活性。为了实 现最大电压精度，4线远程检测确保真正为负载施加预置的输 出电压。此外，为了检测中断，可以对检测线路进行监控。 这些特性确保可以迅速发现和纠正任何生产问题。4个额外的 数字I/O引脚可以提供缺省状态输出或者控制外部继电器或状 态戳。

通过内置GPIB、USB或 LAN接口， 可以对2280S系列电源进行控制。USB 是测试和测量系统(TMC)兼容。LXI Core 兼容LAN接口支持远程控制和监视2280S 系列电源，因此测试工程师可以始终接 入电源并观察测量结果，即使他们在地 球的另一端。

为了推进生产测试软件开发，在吉 时利网站www.tek.com.cn，可以下载 美国国家仪器公司LabVIEW™驱动程序、 IVI-C与IVI-COM驱动程序。

性能指标

23°C ±5°C 1小时仪器预热

直流输出额定值

电压 1

源设置

测量2 (0.5V 过量程)

在更快的测量设置时进行额外补偿

稳压

输出波纹与噪声

负载瞬态恢复时间：电阻负载由50%负载至100%负载或者由100%负载至50%负载至:<50μs达到V-set的15mV。

斜率: 上升电压与下降电压: 10V/s～100V/s。在有限条件3下高达1000V/。缺省值100V/s。

每根引线的最大源电压降: 为保持指定的电压精度: 1V。

最大检测HI和检测LO引线电阻：为保持指定的电压精度: 2Ω。

电流

电流限幅设置

测量 4 (120% 过量程，10A除外)

在更快的测量设置时进行额外补偿

电流脉冲测量 5

稳压

输出波纹与噪声

最大连续吸收电流均值

系统测量速度

其他定时数据

CV-CC过渡时间 (V-Set = 5V, I-limit = 0.5A, 电阻负载变化：25Ω至2.5Ω): 2.4ms

CC-CV过渡时间(V-Set = 5V, I-limit = 0.5A, 电阻负载变化：2.5Ω至25Ω): 1.1ms

功能变化(从总线指令检测到功能变化完成): 10ms (典型值)

输出关闭/开启(从总线指令检测到电压开始下降): 5ms (典型值)

反向引线驱动: < 1.5m

保护

注

1. 该指标基于使用程控检测连接。对于2线连接，增加0.5mV/A 补充(前部端口)。

2. 6位半分辨率、1 PLC读取速度、滤波器开启、自动调零开启。

3. 对于2280S-32-5电源而言，在3A最大电流时，100V/s至 1000V/s斜率限于5V变化；对于2280S-60-3电源而言，在 1.6A最大电流时，100V/s至1000V/s斜率限于10V变化。

4. 6位半分辨率、1 PLC读取速度、滤波器开启、自动调零开启。

5. 设置: 自动调零关闭, 0.002 PLC, Arm Source: 外部, 触发源: 即刻。

6. 时间包括触发检测、测量起始的延迟加抖动，以及测量积分 时间, 0.002 PLC。

7. 设置: 自动调零关闭，输出开启，输出延迟关闭， 固定源: 电压。

8. 设置: 自动调零关闭，输出开启，输出延迟关闭， 固定源: 电压, Arm或测量计数1000。

9. 括号中的数字为50Hz电力线周期集成。

公共指标

共模电流: < 6μA 峰-峰值

底盘隔离: ±240V, 任意端口到底盘。 并联电阻>1GΩ， 电容<6.8nF。

温度系数: 在23°C ±5°C范围以外时，对所有指标增加以下 数值: (0.15 ×指标)/°C ，对于0°～18°C 以及28°～40°C。

测量显示模式: 电压和电流, 只显示电压, 只显示电流。

测量采集控制: 连续，手动，外部数字输入，PC总线。

清单模式: 最多存储清单数量: 9个

每个清单点数: 2 - 99

清单存储位置: 内存或优盘

数学和滤波函数:

REL: 从电流读数显示中剔除偏移, 范围: –1×106 到 +1×106

Mx+b: 读数 = x, M = –1×106 到 +1×106, b = –1×106 到 +1×106

滤波: 移动平均数, 计数: 2–100, 窗口: 0.01%～100%

内存缓冲:

2500个位置; 每个位置包括: 电压测量、电流测量、CV /CC模式、时间戳、NVRAM

<显示: 4.3英寸前面板彩色显示屏，分辨率: 480像素 × 272 像素

显示模式:实时电压和电流读数与设置。

存储数据图表: 电压-数据点，电流-数据点，电压和电流-数据点，100点分辨率图表还显示统计数据: 均值、最大值、最小值、峰-峰值、标准偏差。

存储数据表格: 时间/日期、电压、电流。

软按键和滚轮控制。

通信:

GPIB: IEEE-488.2兼容和状态模型拓扑。

LAN: RJ-45连接器, 10/100BT, Auto MDIX.

IP配置: 静态或DHCP

LXI Core 2011, version 1.4, USB2.0设备(后面板，B型),USBTMC兼容。USB2.0主机(前面板，A型)，全速，支持优盘驱动。

输入连接:

前部: (2线)。可调支撑、安全罩香蕉接头、平接线片或电缆。

后部: (4线检测)。6引脚拆卸螺丝端子、安全罩、可移动本地检测跳线。

实时时钟: 电容充电，在23°C和≤50%RH环境下20天上电一次。

数字I/O: 9-引脚母头D-sub。6个输入/输出引脚。

输入信号电平: 0.7V (最大逻辑低电平)。 3.7V (最小逻辑高电平)。

输入电压限制:–0.25V (绝对最小值) +5.25V (绝对最大值)

最大电源电流: +2.0mA@ >2.7V (每引脚)

最大吸收电流: –50mA @ 0.7V (每引脚，固态熔丝保护 )5V电源，限于0.5A @>4V (固态熔丝保护)最小触发脉冲≥4μs, 逻辑低脉冲仪表准备脉冲, 15–30μs, 逻辑低脉冲

电磁兼容: 符合欧盟电磁兼容指令

安全性:

美国NRTL认证: UL61010-1 3rd ed 2012.

加拿大认证: CAN/CSA C22.2 No. 61010-1 3rd ed 2012.

欧盟标准: 2006/95/EC低压指令。EN/IEC 61010-13rded 2010年。

制冷: 强制通风，侧面进风，后部排气。

电源: 100V/120V/220V/240V ±10%

电力线频率: 50/60Hz ±3Hz, 开机时自动检测。

功耗: 630VA峰值

工作环境: 0° ～40°C, ≤80% RH高达 35°C, 无冷凝。

海拔: 2000米以内。

存储环境: –25°～70°C

LXI Web浏览器兼容操作系统及软件: Windows 2000, Win 7与XP兼容, 支持Web浏览器与Java插件 (要求Java插件1.7以上)。2280S型号支持Web页面。

机架尺寸: (W×H×D), 不含护套: 213.8 × 88.4 × 383.3mm (8.42 × 3.48 × 15.1 in.).

台式尺寸: (W×H×D)，含护套和把手: 255.3 × 107.2 × 415.0mm (10.1 × 4.22 × 16.34 in.)

装运重量: 13.29kg (29.3 lbs.)

净重: 10.85kg (23.9 lbs.).

保修: 3年。

泰克Keithley 2280 系列精密测量直流电源
