致新精密ZX8815系列脉冲式线圈测试仪
简要说明 / INSTRUCTIONS
ZX8815系列脉冲式线圈测试仪是专门针对绕线元件测试需求所设计，利用一高压充电之微小电容(测试能量低)与待测线圈形成RLC并联谐振，由振荡的衰减波形，透过高达100Msps(可定制200Msps)且精密的取样处理分析技术，可检验出线圈自体绝缘不良(匝间短路、层间短路、绝缘性能降低等)，让组件生产厂商及使用者能更有效的为产品质量把关。
ZX8815系列仪器测量速度快、测试波形重复性好，可广泛应用于电机、工频变压器、继电器、开关电源变压器、消磁线圈等由漆包线绕性元件中;ZX8815系列可应用于自动化测试系统大大提高测试效率。
性能特点 / PERFORMANCE
●100Msps波形采样率，6500bytes存储深度(可定制200Msps)。
●高速测试，蕞高达15次/秒
●四种波形比较判定方法：面积、面积差、电晕和相位差
●Y秀的电压稳定性、测试重复性，确保测试稳定
●强大的电晕分析提取功能，挖掘产品潜在的绝缘不良问题
●仪器参数自动保存，开机文件加载功能
●波形垂直放大、水平缩放和移动功能，便于观察细节
●样本平均功能，可进行多达32次标准波形的平均处理
●自动标准采集模式，自动选择合适的采样率
●破坏性测试为您选择合适测试电压
●消磁脉冲的施加，保证测试波形一致
●可通过USBHOST来实现仪器固件版本的升级更新，给客户蕞新体验
●脚控接口用于简便快速的测量
●Handler、RS232C、USBDevice、USBHost和GPIB（选件）接口丰富
●提供最多4通道测试，可任意测试三相电机三角形接法和星形接法、单相电机主副绕组、主副副绕组、主副+主副绕组，满足全系列电机匝间测试，也可以提供4个绕组的扫描测试功能和绕组对比测试功能。
●65k色7寸TFT800*480高清显示屏，中英文可选操作界面
技术参数 / PARAMETER
型号 | ZX8815-5KV | ZX8815-3KV | ZX8815-10KV |
输出脉冲电压 | 100V～5000V
10V步进
5%±10V | 100V～3000V
10V步进
5%±10V | 300V～10000V
10V步进
5%±10V |
电感量测试范围 | >10μH |
脉冲最大能量 | 0.25J |
显示器 波形显示区域
显示内容 | 800×480点阵图形液晶
650×250点阵
放大显示、设置参数，标准和测试波形，比较结果，文件信息等 |
波形采样 | 采样率：100MSa/s～100kSa/s，共10档
分辨率：8bits
采样点：6500bytes |
标波采样 | 连续循环，单次循环，单次采样（多达32次样本平均功能） |
输入阻抗 | 10MΩ |
测量速度 | 蕞高15次/秒 |
脉冲次数 | 测试脉冲 | 1～32次可编程 |
| 消磁脉冲 | 0~16次可编程 |
显示波形测量 | 电压、时间、频率 |
触发方式 | 内部Internal /
手动ManμAl(含脚控Foot) / 外部External / 总线Bus |
比较方式 | 面积比较（AreaSize
Comparison），面积差比较（DiffZone Comparison） 电晕放电比较（Corona
Comparison），相位差比较（PhaseDiff Comparison） |
面积重复精度 | ±1% |
面积差重复精度 | ±1% |
判别输出 | PASS、FAIL显示，LED显示，蜂鸣器报警 |
报警音量选择 | 长高音，长低音，单短音，双短音，关闭 |
存储器 | 内部：200组文件 外部U盘：500组文件 |
接口 | HANDLER(START,STOP,PASS,NG,BUSY,EOC.),RS232C IEEE488(选件) ，USB
DEVICE, USBHOST |
订购信息 / ORDER
●ZX8815-3KV脉冲电压输出：100-3000V
●ZX8815-5KV脉冲电压输出：100-5000V
●ZX8815-10KV脉冲电压输出：100-10000V
●ZX8815S-22通道测试，脉冲电压输出：100-5000V
●ZX8815S-44通道测试，脉冲电压输出：100-5000V
●ZX8815S-88通道测试，脉冲电压输出：100-5000V
●ZX8812-2KV脉冲电压输出：100-2000V，适合小电感测试
●ZX8812-5KV脉冲电压输出：100-5000V，适合小电感测试
●ZX8815S-XX10通道-100通道，脉冲电压输出：100-10000V。可根据客户要求定制
其他信息 / OTHERS
先进的脉冲测试原理
所谓的“绕线元件脉冲测试”是以非破坏性、高速、低能量电压脉冲施加于被测件，分析对比良品波形与不良品测试波形达到判断之目的。ZX8815系列超大屏幕、超高采样率、高性能处理技术，让客户直观的分辨出不良品与良品之区别。
强大的电晕测试功能
可定制高达200Msps的高速采样率，准确提取电晕信息，并配备电晕显示功能，电晕显示一目了然，对产品性能做到防患于未然，大大提高产品质量。
独特的破坏性测试功能
破坏测试是从起始电压开始，以步进电压为电压步进，以终止电压结束并结合比较器进行比较的一种测试模式，用于判别被测件的极限耐压值，可帮助客户了解自己产品的耐压值，作为设定测试电压的参考。

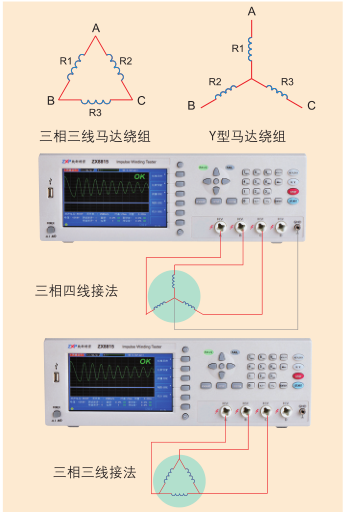

扩展的双通道、四通道测试功能
ZX8815S-2双通道、ZX8815S-4四通道可满足客户对Y型绕组(三相四线)、三相三线绕组的测试需求，马达绕组一次测试完毕，避免多次切换测试烦恼，测试快、效率高并且具有超高性价比，广受客户好评。还可以外挂多通道扫描盒，典型的如8通道扫描盒。
